Quando se inicia a pesquisa para implementar energia solar num imóvel, seja uma chácara no interior, uma padaria na capital ou uma casa litorânea, rapidamente nos deparamos com termos técnicos que podem confundir: On-Grid, Off-Grid e Híbrido. Entender a arquitetura elétrica subjacente a cada um desses três modelos é o passo mais fundamental de qualquer projeto, pois a escolha errada pode resultar em frustração funcional, apagões imprevistos ou em um desperdício monstruoso de capital e retorno sobre investimento.
A diferença essencial entre os três não reside apenas nas placas solares (que são virtualmente as mesmas em todos), mas no núcleo de controle, conversão e armazenamento da energia: os inversores, os reguladores de carga, as baterias e a relação jurídica com a rede pública. Abaixo, nossa equipe de engenharia detalha profundamente o funcionamento e a viabilidade de cada arranjo.
1. Sistema On-Grid (Grid-Tied ou Conectado à Rede)
Este é, de longe, o sistema mais implementado mundialmente, representando mais de 90% das instalações comerciais e residenciais urbanas. Nele, a sua usina solar atua em sincronia contínua e interativa com a rede pública da concessionária de distribuição elétrica (como Energisa, Enel, Neoenergia).
Como Funciona o Fluxo:
A energia gerada pelos painéis é enviada ao inversor On-Grid, convertida para corrente alternada e consumida pelos aparelhos da casa. O excesso de produção diurna flui pelo medidor bidirecional em direção aos fios do poste, tornando-se "créditos de energia" na sua conta de luz. À noite, você consome a energia do poste normalmente, resgatando seus créditos. Essencialmente, a concessionária atua como uma gigantesca e infinita bateria de armazenamento virtual gratuita.
- Vantagens Imbatíveis: Possui o menor custo de aquisição (não requer caras baterias), altíssima eficiência, taxa de manutenção praticamente nula e um tempo de retorno do investimento (payback) imbatível.
- A Grande Limitação: Por razões severas de segurança normativa (a regra de "Anti-Ilhamento"), se ocorrer um blecaute na rua, o inversor percebe a ausência da frequência da rede de 60Hz e desliga o sistema solar instantaneamente em milissegundos. Você fica no escuro, mesmo que esteja um sol rachando ao meio-dia. Isso é necessário para não matar eletrocutado o eletricista da rua que está consertando o poste.
2. Sistema Off-Grid (Totalmente Isolado da Rede)
Projetado primordialmente para o ambiente rural intenso, fazendas remotas, embarcações, poços artesianos isolados no sertão nordestino e postos de fronteira onde a fiação da rede pública não existe ou possui custo proibitivo para extensão do ramal quilométrico.
Como Funciona o Fluxo:
O sistema atua como uma ilha elétrica soberana. A energia gerada pelas placas passa por um Controlador de Carga (que regula e protege contra sobretensão) e vai diretamente alimentar um grande e pesado Banco de Baterias (Chumbo-Ácido estacionário ou Lítio). Um inversor Off-Grid retira essa energia acumulada nas baterias, a converte em corrente alternada e a envia aos eletrodomésticos.
- Vantagens Imbatíveis: Total, absoluta e irreversível independência das concessionárias. Não existem contas de energia, reajustes tarifários, ICMS ou faturas sob bandeira vermelha. A energia está disponível dia, noite e durante chuvas prolongadas, limitada apenas à capacidade das baterias.
- Limitações Severas: O custo de aquisição é assustadoramente superior ao On-Grid (chegando a ser 150% a 250% mais caro dependendo da autonomia). Além disso, as baterias (especialmente as de chumbo) possuem vida útil muito curta (3 a 5 anos), necessitando trocas constantes. Projetar mal a autonomia do banco significa sofrer apagões noturnos na sua fazenda frequentemente.
3. Sistema Híbrido (O Futuro da Segurança e Flexibilidade)

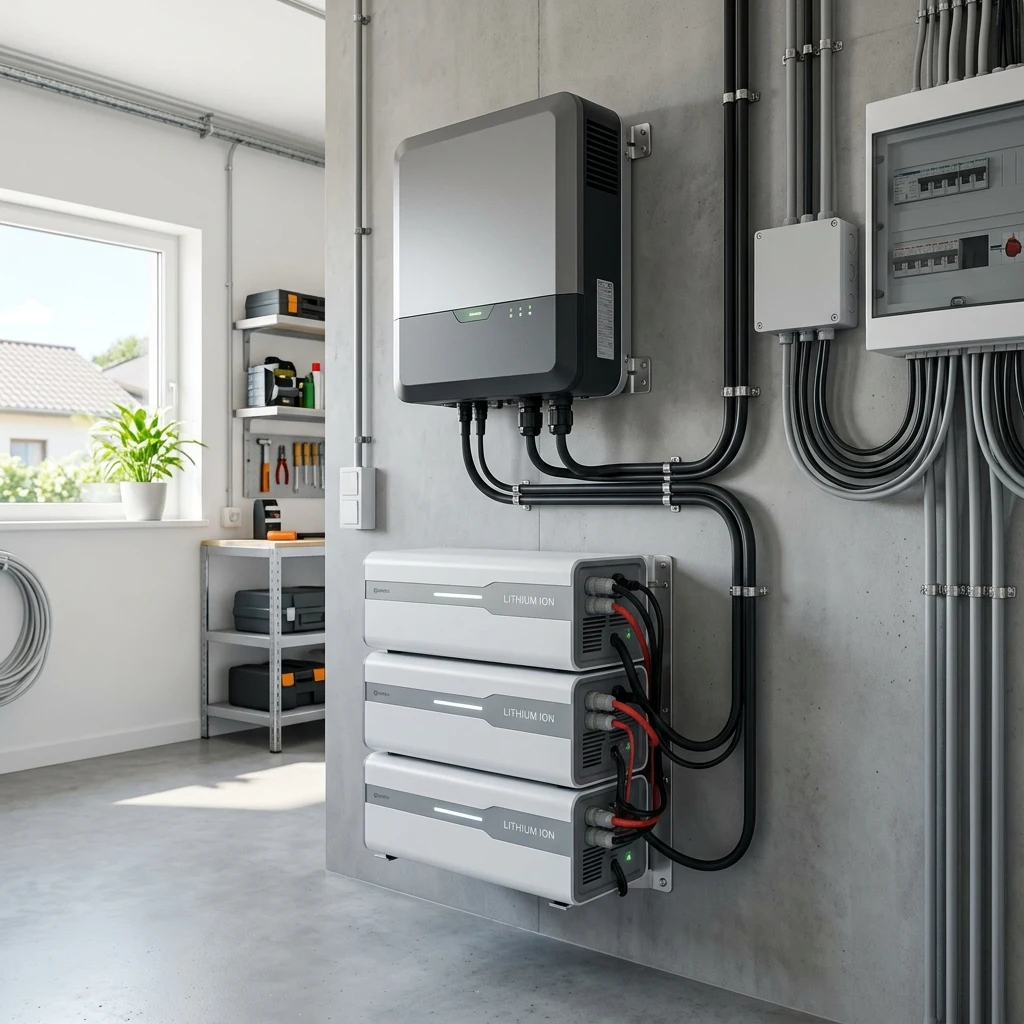

O Sistema Híbrido atua como uma fusão de ponta tecnológica, extraindo o melhor dos dois mundos. Ele utiliza Inversores Híbridos inteligentes acoplados a modernos e compactos bancos de Baterias de Lítio Ferro Fosfato (LiFePO4), ao mesmo tempo em que se mantém conectado de forma regulamentar à rede elétrica da rua.
Como Funciona o Fluxo Multidimensional:
Durante o dia, os painéis alimentam a casa, o excesso recarrega rapidamente a pequena bateria de lítio e, caso ela chegue a 100%, o excedente final é injetado na rua e gera créditos (como um On-Grid normal). No entanto, se houver um apagão na rede externa ou a concessionária falhar com quedas rápidas, o inversor híbrido isola fisicamente a casa do poste em milissegundos, aciona a reserva da bateria e continua a gerar energia solar para abastecer "cargas essenciais" (geladeira, servidores, luzes críticas, Wi-Fi e hospitais).
- Vantagens Imbatíveis: Maximiza a economia financeira (gera créditos) ao mesmo tempo que provê independência, blindagem e resiliência contra blecautes frequentes. Com as novas regulamentações (Tarifa Branca), a bateria pode ser programada para injetar energia na casa no horário de pico (das 18h às 21h), cortando a energia caríssima da distribuidora (Peak Shaving).
- Limitações: Requer um planejamento elétrico robusto com separação de circuitos vitais no quadro da casa. O custo inicial do kit Híbrido com lítio de qualidade ainda é razoavelmente superior a um On-Grid comum (tende a ser 40% a 60% mais custoso).
Tabela Comparativa Rápida para Decisão
| Critério de Análise | On-Grid (Em Rede) | Off-Grid (Baterias Isoladas) | Híbrido (Inteligente) |
|---|---|---|---|
| Conexão Externa | Sim, ligada à concessionária. | Não. Isolação total. | Sim, porém com modo ilha de segurança. |
| Funciona num Apagão da Rua? | Não, desliga por segurança e lei. | Sim, sempre funcionando. | Sim, garante alimentação sem interrupção (UPS). |
| Gera Créditos Abatíveis? | Sim, abatimento completo de 1:1. | Não. Sem medidor de rua. | Sim, abatimento após bateria cheia. |
| Custo de Aquisição Relativo | $ (Mais Econômico e Acessível) | $$$$ (Caríssimo devido as Baterias e Superdimensionamento) | $$$ (Intermediário a Alto) |
Se você lida com atividades onde a paralisação de energia representa quebra de safra, danos em estoque ou paralisação de rebanhos, entenda o profundo valor dos sistemas isolados ou híbridos. Veja como a Klyfe Electric aplica estes complexos conceitos de engenharia no setor agrícola visitando nossa área de especialidade em Energia Solar para Fazendas e Sistemas de Irrigação Isolados.
On-grid, off-grid e híbrido: qual problema cada arquitetura resolve?
Resposta curta: On-grid prioriza a conexão e a compensação com a rede; off-grid precisa produzir e armazenar energia localmente; híbrido combina rede, geração e armazenamento conforme a estratégia de backup.
A escolha depende de confiabilidade da rede, cargas críticas, espaço, orçamento, autonomia desejada e capacidade de manutenção. Não é uma disputa entre tecnologia melhor e pior, mas uma decisão de arquitetura.
Como avaliar o seu caso
Liste as cargas que não podem desligar, quantas horas de autonomia são necessárias e em que períodos ocorre o consumo. Depois, dimensione geração, inversor, bateria e proteção com base nesse cenário.
- definir se apagões são frequentes ou críticos;
- separar cargas essenciais de cargas de conforto;
- considerar reposição e descarte das baterias;
- verificar ventilação, segurança e espaço técnico;
- calcular custo total e não só o preço do kit;
O que este guia não promete
Uma bateria não transforma qualquer sistema em backup total. Potência instantânea, capacidade útil, compatibilidade, transferência e proteções precisam ser verificadas.
Próximo passo recomendado
Se o principal problema for falta de luz, leia o guia de backup. Se for autonomia econômica, compare com o artigo sobre necessidade de bateria.
Como escolher entre on-grid, off-grid e híbrido
A arquitetura on-grid costuma ser escolhida quando o objetivo principal é gerar energia para consumo e compensação com apoio da rede. Ela tende a ter menos equipamentos de armazenamento, mas depende da referência da distribuidora e normalmente interrompe a operação quando a rede cai por causa da proteção de anti-ilhamento.
O sistema off-grid atende locais sem rede ou situações em que a autonomia local é parte central do serviço. Ele precisa equilibrar geração, bateria, cargas e períodos de baixa irradiância. O dimensionamento não pode usar apenas o consumo médio: potência de partida, dias de autonomia e reserva influenciam a capacidade necessária.
O híbrido combina conexão, geração e armazenamento com uma lógica de prioridades. Pode alimentar cargas críticas, reservar energia, deslocar consumo ou reduzir dependência em determinados horários. Para funcionar bem, precisa de quadro de cargas críticas, transferência adequada, compatibilidade e estratégia de manutenção.
Faça uma lista do que não pode desligar. Geladeira, internet, portões, iluminação, bombas, equipamentos médicos e servidores têm perfis diferentes. Some potência contínua e de partida, defina autonomia e veja se a carga realmente precisa permanecer ativa. Alimentar a casa inteira pode ser muito diferente de alimentar um circuito essencial.
O espaço técnico também importa. Baterias precisam de ambiente, ventilação, proteção, acesso e procedimento de manutenção. Cabos, inversores, quadros e proteções devem ser organizados para que a equipe consiga identificar o estado do sistema durante uma falha ou uma intervenção.
A comparação financeira precisa incluir reposição de baterias, degradação, manutenção, eficiência de ida e volta, tarifas, conexão, gerador eventual e valor da continuidade. Um sistema com bateria pode ser justificado pelo serviço prestado, mesmo que não tenha o menor payback; o importante é declarar o objetivo.
Em propostas híbridas, confirme como o equipamento reage a falta de rede, sobrecarga, bateria baixa, retorno da rede e falha de comunicação. Testes de transferência e documentação de cargas são mais importantes do que apenas o número de kWh anunciado.
Reavalie a arquitetura quando o consumo mudar. Um novo ar-condicionado, motor, carregador de veículo ou ampliação pode alterar potência, autonomia e prioridade. A decisão correta hoje deve deixar claras as condições que exigiriam um novo estudo amanhã.
Roteiro de aplicação
- definir economia, autonomia ou continuidade como objetivo;
- listar cargas críticas e potência de partida;
- calcular autonomia e reserva;
- avaliar ambiente e segurança das baterias;
- verificar transferência e anti-ilhamento;
- incluir reposição e manutenção no custo total;
- testar cenários de falha e retorno da rede;
Dúvidas práticas
On-grid funciona durante apagão? O on-grid comum normalmente desliga quando perde a referência da rede. Backup exige arquitetura e equipamentos preparados para operar de forma segura.
Off-grid não precisa de rede? A proposta é operar sem rede, mas precisa de geração e armazenamento suficientes para o perfil de consumo e as condições climáticas.
Híbrido alimenta qualquer carga? Não. Potência, partida, prioridade, capacidade da bateria e quadro de cargas precisam ser dimensionados.
Síntese: Escolha a arquitetura pelo serviço que precisa ser entregue: economia, autonomia, backup ou operação em local sem rede.
